氣體管道工程施工有什么標準？
2019-04-02 15:25:53 0
社會在發展，科學在進步。氣體管道工程的使用也日益廣泛起來，那么大家就問了，氣體管道施工有什么標準嗎?如何保證氣體管道工程施工的安全可靠性?今天就為大家簡單介紹一下：
1.所有的管路、閥門、壓力表都由高質量的不銹鋼構成，并且都是標準配件。所有氣體出口為不銹鋼閥門。工作臺上氣體出口由單獨的閥門來控制。引到工作臺的氣體管路將安裝單獨的球閥或針閥來控制。
2.所有氣體管路都由高質量的、完全退火型、無縫連接的不銹鋼管SS-316L組成，銅管只使用在氣體管路的末端和氣體純度不是要求太嚴格的地方(比如通風柜)
3.根據實驗室的用氣量，計算供氣壓力、流量和管道的內徑，所有氣體主管道原則上不低于9.52mm(3/8in,儀器空氣主管道直徑為12.7mm).管路末端，原則上不低于6.35mm(1/4in,也可根據實際使用量而定)。
4.每個實驗室都要有單獨的閥門、減壓閥門、壓力表。此外，對于供應多臺分析儀器的氣體管路，另外還需要氣體壓力控制指示裝置。所有氣體管路的連接為無縫焊接。連接到閥門或調節裝置時，才可以使用壓力配件。

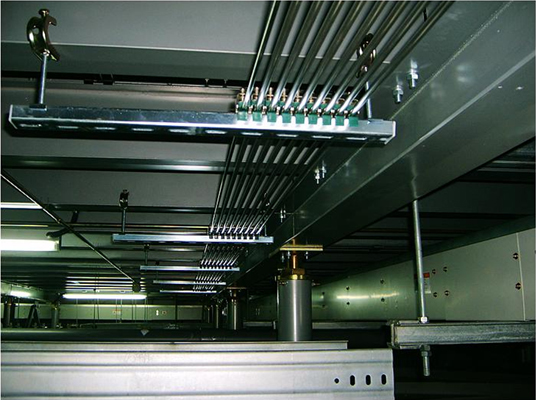

5.氣體管路的支架要求耐腐蝕，可以采用不銹鋼或其他合適的工程塑料等制作。每隔1.5m左右，氣體管路就需要有支架。另外根據氣體管路彎曲的直徑，設置合適的支架位置。
6.所有彎曲處都要有支撐。所有“U”性彎曲處根據安裝情況，需要有支撐。
氣體管道安裝工程要求:
(一)最高工作壓力大于或者等于0.1MPa(表壓,下同)的;
(二)公稱直徑大于25mm的;注1:公稱直徑即公稱通徑、公稱尺寸,代號一般用DN表示?！秹毫艿涝圃煸S可規則》:本規則所稱公稱直徑根據相關標準,依據不同的管材、管件,可以指公稱外徑、公稱內徑、通徑和口徑、公稱尺寸。
(三)輸送介質為氣體、蒸汽、液化氣體、最高工作溫度高于或者等于其標準沸點的液體或者可燃、易爆、有毒、有腐蝕性的液體的。根據原勞動部《壓力管道安全管理與監察規定》和質檢總局《壓力容器壓力管道設計許可規則》TSGR1001-2008的定義,工業管道是指企業、事業單位所屬的用于輸送工藝介質的工藝管道、公用工程管道及其他輔助管道。
氣體管路的安裝要求：
1.所有氣體管路都由高質量的、完全退火型、無縫連接的不銹鋼管(BA級)組成。銅管只使用在氣體管路的末端，對氣體純度要求不是太嚴格的地方。(比如通風柜)。
2.氣體管道不得和電纜、導電線路同架鋪設。
3.易燃氣體，如乙炔需要和其他氣體分開單獨引入。氫氣管道若與其他可燃氣體管道平行敷設時，其間距不應小于0.5M;交叉敷設時間距不應小于0.25M。分層敷設時氫氣管道應位于上方。
4.壓縮空氣在管路上有過濾雜質和水分的凈化裝置，此凈化裝置需要并聯一路，用單獨的閥門隔離，以方便對過濾裝置進行維修。
5.高純氣體管路的連接為無縫焊接。連接到閥門或調節裝置時才可以使用接頭配件。
6.每個實驗室都要有單獨的控制閥、減壓閥和壓力表。
7.引到工作臺的氣體管路要安裝單獨的控制閥。工作臺上要均勻排放各種氣體的控制閥門。在氦氣管路前面建議安裝氣體凈化裝置。
8.每隔1.5米左右，氣體管路就需要有支架。另外根據氣體管路彎曲的半徑，設置合適的支架位置。所有彎曲處都要有支撐。氣體管路所有的支架都要進行鍍鋅防腐處理。
看了這篇文章，您是否對氣體管道工程施工有什么標準有了一定的了解了呢?歡迎繼續關注我們的網站，更多的資訊將為您持續推送。
